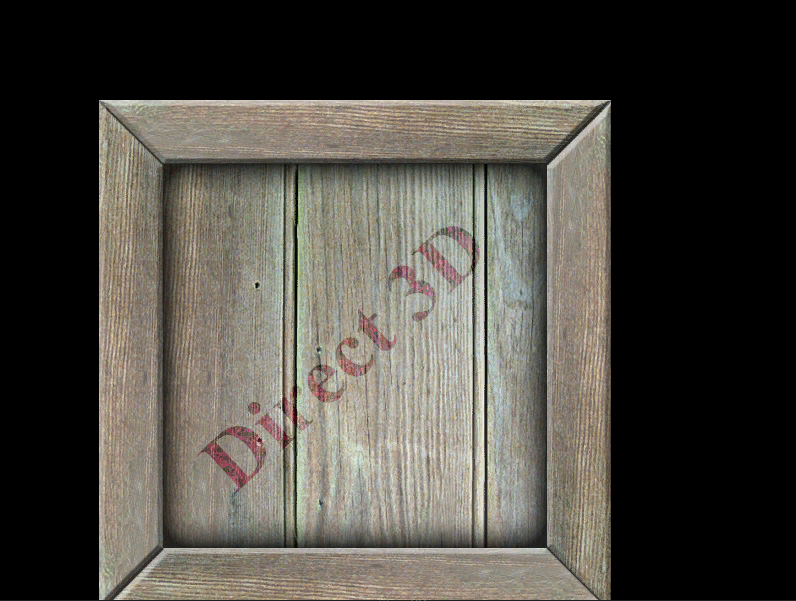

DirectX11 Tutorial 9- 2D 렌더링(개인공부)

Visual Studio 2022에서 작성하였습니다.

해당글은 다음 블로그를 참조하였습니다.

http://www.rastertek.com/tutdx11.html

https://ppparkje.tistory.com/category/%EA%B0%95%EC%A2%8C%EB%B2%88%EC%97%AD/DirectX%2011?page=2
https://copynull.tistory.com/category/DirectX%2011/Basic

Tutorial-8 에 이어서 작성하였음.





<BitmapClass.h>

#pragma once

#ifndef _BITMAPCLASS_H_
#define _BITMAPCLASS_H_

class TextureClass;

class BitmapClass
{
public:
    struct VertexType
    {
        XMFLOAT3 position;
        XMFLOAT2 texture;
    };

    BitmapClass();
    BitmapClass(const BitmapClass& other);
    ~BitmapClass();


    bool Initialize(ID3D11Device* device, int screenWidth, int screenHeight, const WCHAR* textureFilename, int bitmapWidth, int bitmapHeight);
    void Shutdown();
    bool Render(ID3D11DeviceContext* deviceContext, int positionX, int positionY);

    int GetIndexCount();
    ID3D11ShaderResourceView* GetTexture();


private:

    bool InitializeBuffers(ID3D11Device* device);
    void ShutdownBuffers();
    bool UpdateBuffers(ID3D11DeviceContext* deviceContext, int positionX, int positionY);
    void RenderBuffers(ID3D11DeviceContext* deviceContext);

    // 텍스쳐 로드, 반환
    bool LoadTexture(ID3D11Device* device, const WCHAR* filename);
    void ReleaseTexture();

private:
    ID3D11Buffer* m_vertexBuffer = nullptr;
    ID3D11Buffer* m_indexBuffer = nullptr;
    int m_vertexCount = 0;
    int m_indexCount = 0;

    TextureClass* m_texture = nullptr;

    int m_screenWidth = 0;
    int m_screenHeight = 0;
    int m_bitmapWidth = 0;
    int m_bitmapHeight = 0;
    int m_previousPosX = 0;
    int m_previousPosY = 0;

};



#endif // _BITMAPCLASS_H_



<BitmapClass.cpp>

#include "stdafx.h"
#include "BitmapClass.h"

#include "TextureClass.h"

BitmapClass::BitmapClass()
{
}

BitmapClass::BitmapClass(const BitmapClass& other)
{
}

BitmapClass::~BitmapClass()
{
}

bool BitmapClass::Initialize(ID3D11Device* device, int screenWidth, int screenHeight, const WCHAR* textureFilename, int bitmapWidth, int bitmapHeight)
{
    // 화면 크기를 멤버변수에 저장
    m_screenWidth = screenWidth;
    m_screenHeight = screenHeight;

    // 렌더링할 비트맵의 픽셀의 크기를 저장
    m_bitmapWidth = bitmapWidth;
    m_bitmapHeight = bitmapHeight;

    // 이전 렌더링 위치를 음수로 초기화 한다.
    m_previousPosX = -1;
    m_previousPosY = -1;

    // 정점 및 인덱스 버퍼를 초기화 한다.
    if (!InitializeBuffers(device))
    {
        return false;
    }

    // 이 모델의 텍스처를 로드한다.
    return LoadTexture(device, textureFilename);

}

void BitmapClass::Shutdown()
{
    // 모델 텍스쳐를 반환한다.
    ReleaseTexture();

    // 버텍스 및 인덱스 버퍼를 종료한다.
    ShutdownBuffers();
}

bool BitmapClass::Render(ID3D11DeviceContext* deviceContext, int positionX, int positionY)
{
    // 화면의 다른 위치로 렌더링하기 위해 동적 정점 버퍼를 다시 빌드한ㄷ.
    if (!UpdateBuffers(deviceContext, positionX, positionY))
    {
        return false;
    }

    // 그리기를 준비하기 위해 그래픽 파이프 라인에 꼭지점과 인덱스 버퍼를 놓는다.
    RenderBuffers(deviceContext);

    return true;
}

int BitmapClass::GetIndexCount()
{
    return m_indexCount;
}

ID3D11ShaderResourceView* BitmapClass::GetTexture()
{
    return m_texture->GetTexture();
}

bool BitmapClass::InitializeBuffers(ID3D11Device* device)
{
    // 정점 배열의 정점 수와 인덱스 배열의 인덱스 수를 지정한다.
    m_indexCount = m_vertexCount = 6;

    // 정점 배열을 만든다.
    VertexType* vertices = new VertexType[m_vertexCount];
    if (!vertices)
    {
        return false;
    }


    // 정점 배열을 0으로 초기화 한다.
    memset(vertices, 0, (sizeof(VertexType) * m_vertexCount));

    // 인덱스 배열을 만든다.
    unsigned long* indices = new unsigned long[m_indexCount];
    if (!indices)
    {
        return false;
    }

    // 데이터로 인덱스 배열을 로드한다.
    for (int i = 0; i < m_vertexCount; i++)
    {
        indices[i] = i;
    }


    // 정적 정점 버퍼의 구조체를 설정한다.
    D3D11_BUFFER_DESC vertexBufferDesc;
    vertexBufferDesc.Usage = D3D11_USAGE_DYNAMIC;
    vertexBufferDesc.ByteWidth = sizeof(VertexType) * m_vertexCount;
    vertexBufferDesc.BindFlags = D3D11_BIND_VERTEX_BUFFER;
    vertexBufferDesc.CPUAccessFlags = D3D11_CPU_ACCESS_WRITE;
    vertexBufferDesc.MiscFlags = 0;
    vertexBufferDesc.StructureByteStride = 0;

    // subresource 구조에 정점 데이터에 대한 포인터를 제공한다.
    D3D11_SUBRESOURCE_DATA vertexData;
    vertexData.pSysMem = vertices;
    vertexData.SysMemPitch = 0;
    vertexData.SysMemSlicePitch = 0;

    // 이제 정점 버퍼를 만듭니다.
    if (FAILED(device->CreateBuffer(&vertexBufferDesc, &vertexData, &m_vertexBuffer)))
    {
        return false;
    }

    // 인덱스 버퍼 description 생성
    D3D11_BUFFER_DESC indexBufferDesc;
    indexBufferDesc.Usage = D3D11_USAGE_DEFAULT;
    indexBufferDesc.ByteWidth = sizeof(unsigned long) * m_indexCount;
    indexBufferDesc.BindFlags = D3D11_BIND_INDEX_BUFFER;
    indexBufferDesc.CPUAccessFlags = 0;
    indexBufferDesc.MiscFlags = 0;
    indexBufferDesc.StructureByteStride = 0;

    // 인덱스 데이터를 가리키는 보조 리소스 구조체 작성
    D3D11_SUBRESOURCE_DATA indexData;
    indexData.pSysMem = indices;
    indexData.SysMemPitch = 0;
    indexData.SysMemSlicePitch = 0;

    // 인덱스 버퍼를 생성합니다.
    if (FAILED(device->CreateBuffer(&indexBufferDesc, &indexData, &m_indexBuffer)))
    {
        return false;
    }

    // 정점버퍼 인덱스 버퍼 해제
    delete[] vertices;
    vertices = nullptr;

    delete[] indices;
    indices = nullptr;

    return true;
}

void BitmapClass::ShutdownBuffers()
{
    // 인덱스 버퍼 해제
    if (m_indexBuffer)
    {
        m_indexBuffer->Release();
        m_indexBuffer = nullptr;
    }

    // 정점 버퍼를 해제합니다.
    if (m_vertexBuffer)
    {
        m_vertexBuffer->Release();
        m_indexBuffer = nullptr;
    }
}

bool BitmapClass::UpdateBuffers(ID3D11DeviceContext* deviceContext, int positionX, int positionY)
{
    float left, right, top, bottom;
    VertexType* vertices;
    VertexType* verticesPtr;
    D3D11_MAPPED_SUBRESOURCE mappedResource;


    // 이 비트맵을 렌더링 할 위치가 변경되지 않은 경우 정점 버퍼를 업데이트 하지 않는다.
    if ((positionX == m_previousPosX) && (positionY == m_previousPosY))
    {
        return true;
    }

    // 변경된 경우 렌더링 되는 위치를 업데이트 한다.
    m_previousPosX = positionX;
    m_previousPosY = positionY;

    // 비트 맵 왼쪽의 화면 좌표를 계산한다.
    left = static_cast<float>((m_screenWidth / 2) * -1) + static_cast<float>(positionX);

    // 비트맵 오른쪽의 화면 좌표를 계산한다.
    right = left + static_cast<float>(m_bitmapWidth);

    // 비트맵 상단의 화면 좌표를 계산한다.
    top = static_cast<float>(m_screenHeight / 2) - static_cast<float>(positionY);

    // 비트 맵 아래쪽의 화면 좌표를 계산한다.
    bottom = top - static_cast<float>(m_bitmapHeight);


    // 정점 배열을 만든다.
    vertices = new VertexType[m_vertexCount];
    if (!vertices)
    {
        return false;
    }

    // 정점 배열에 데이터를 로드한다.
    // 첫 번째 삼각형
    vertices[0].position = XMFLOAT3(left, top, 0.0f);
    vertices[0].texture = XMFLOAT2(0.0f, 0.0f);

    vertices[1].position = XMFLOAT3(right, bottom, 0.0f);
    vertices[1].texture = XMFLOAT2(1.0f, 1.0f);

    vertices[2].position = XMFLOAT3(left, bottom, 0.0f);
    vertices[2].texture = XMFLOAT2(0.0f, 1.0f);


    // 두번째 삼각형
    vertices[3].position = XMFLOAT3(left, top, 0.0f);
    vertices[3].texture = XMFLOAT2(0.0f, 0.0f);

    vertices[4].position = XMFLOAT3(right, top, 0.0f);
    vertices[4].texture = XMFLOAT2(1.0f, 0.0f);

    vertices[5].position = XMFLOAT3(right, bottom, 0.0f);
    vertices[5].texture = XMFLOAT2(1.0f, 1.0f);

    // 버텍스 버퍼를 쓸 수 있도록 잠근다.
    if (FAILED(deviceContext->Map(m_vertexBuffer, 0, D3D11_MAP_WRITE_DISCARD, 0, &mappedResource)))
    {
        return false;
    }

    // 정점 버퍼의 데이터를 가리키는 포인터를 얻는다.
    verticesPtr = reinterpret_cast<VertexType*>(mappedResource.pData);

    // 데이터를 정점 버퍼에 복사한다.
    memcpy(verticesPtr, vertices, (sizeof(VertexType) * m_vertexCount));

    // 정점 버퍼의 잠금을 해제한다.
    deviceContext->Unmap(m_vertexBuffer, 0);

    // 더이상 필요하지 않은 꼭지점 배열 해제
    delete[] vertices;
    vertices = 0;

    return true;
}

void BitmapClass::RenderBuffers(ID3D11DeviceContext* deviceContext)
{
    unsigned int stride;
    unsigned int offset;

    // 정점 버퍼의 단위와 오프셋을 설정한다.
    stride = sizeof(VertexType);
    offset = 0;

    // input assembler에 정점 버퍼를 활성화하여 그려질 수 있게 한다.
    deviceContext->IASetVertexBuffers(0, 1, &m_vertexBuffer, &stride, &offset);

    // input Assembler에 인덱스 버퍼를 활성화여 그려질 수 있게한다.
    deviceContext->IASetIndexBuffer(m_indexBuffer, DXGI_FORMAT_R32_UINT, 0);

    // 정점 버퍼로 그릴 기본형을 설정한다.
    // 여기서는 삼각형이다.
    deviceContext->IASetPrimitiveTopology(D3D11_PRIMITIVE_TOPOLOGY_TRIANGLELIST);

}

bool BitmapClass::LoadTexture(ID3D11Device* device, const WCHAR* filename)
{
    // 텍스쳐 오브젝트를 생성한다.
    m_texture = new TextureClass;
    if (!m_texture)
    {
        return false;
    }

    // 텍스처 오브젝트를 초기화한다.
    return m_texture->Initialize(device, filename);
}

void BitmapClass::ReleaseTexture()
{
    // 텍스쳐 오브젝트를 릴리즈 한다.
    if (m_texture)
    {
        m_texture->Shutdown();
        delete m_texture;
        m_texture = nullptr;
    }

}




<D3dClass.h>

#pragma once

#ifndef _D3DCLASS_H_
#define _D3DCLASS_H_

class D3DClass
{
public:
    D3DClass();
    D3DClass(const D3DClass&);
    ~D3DClass();

    bool Initialize(int screenWidth, int screenHeight, bool vsync, HWND hwnd, bool fullscreen, float screenDepth, float screenNear);
    void Shutdown();


    void BeginScene(float red, float green, float blue, float alpha);
    void EndScene();

    ID3D11Device* GetDevice();
    ID3D11DeviceContext* GetDeviceContext();

    void GetProjectionMatrix(XMMATRIX& projectionMatrix);
    void GetWorldMatrix(XMMATRIX& worldMatrix);
    void GetOrthoMatrix(XMMATRIX& orthoMatrix);

    void GetVideoCardInfo(char* cardname, int& memory);

    void TurnZBufferOn();
    void TurnZBufferOff();

private:
    bool m_vsync_enabled = false;
    int m_videoCardMemory = 0;
    char m_videoCardDescription[128] = { 0, };
    IDXGISwapChain* m_swapChain = nullptr;
    ID3D11Device* m_device = nullptr;
    ID3D11DeviceContext* m_deviceContext = nullptr;
    ID3D11RenderTargetView* m_renderTargetView = nullptr;
    ID3D11Texture2D* m_depthStencilBuffer = nullptr;
    ID3D11DepthStencilState* m_depthStencilState = nullptr;
    ID3D11DepthStencilView* m_depthStencilView = nullptr;
    ID3D11RasterizerState* m_rasterState = nullptr;
    XMMATRIX m_projectionMatrix;
    XMMATRIX m_worldMatrix;
    XMMATRIX m_orthoMatrix;

    ID3D11DepthStencilState* m_depthDisabledStencilState = nullptr;

};





#endif // _D3DCLASS_H_



<D3dClass.cpp>

#include "stdafx.h"
#include "D3dclass.h"

#include <iostream>

D3DClass::D3DClass()
{
}

D3DClass::D3DClass(const D3DClass&)
{
}

D3DClass::~D3DClass()
{
}

bool D3DClass::Initialize(int screenWidth, int screenHeight, bool vsync, HWND hwnd, bool fullscreen, float screenDepth, float screenNear)
{

    // 수직동기화 상태를 저장한다.
    m_vsync_enabled = vsync;

    // DirectX 그래픽 인터페이스 팩토리를 생성한다.
    IDXGIFactory* factory = nullptr;
    if (FAILED(CreateDXGIFactory(__uuidof(IDXGIFactory), reinterpret_cast<void**>(&factory))))
    {
        return false;
    }


    // 팩토리 객체를 사용하여 첫번째 그래픽 카드 인터페이스 어뎁터를 생성한다.
    IDXGIAdapter* adapter = nullptr;
    if (FAILED(factory->EnumAdapters(0, &adapter)))  // 0 은 첫번째 그래픽카드 // 컴퓨터에 따라 0번이 내장 그래픽일수 도 있고 외장일 수 도 있다.
    {
        return false;
    }

    // 출력(모니터)에 대한 첫번째 어뎁터를 지정한다.
    IDXGIOutput* adapterOutput = nullptr;
    if (FAILED(adapter->EnumOutputs(0, &adapterOutput)))
    {
        return false;
    }

    // 출력(모니터)에 대한 DXGI_FORMAT_R8G8B8A8_UNORM 표시 형식에 맞는 모드수를 가져옵니다.
    unsigned int numModes = 0;
    if (FAILED(adapterOutput->GetDisplayModeList(DXGI_FORMAT_B8G8R8A8_UNORM, DXGI_ENUM_MODES_INTERLACED, &numModes, NULL)))
    {
        return false;
    }

    // 가능한 모든 모니터와 그래픽카드 조합을 저장할 리스트를 생성한다.
    DXGI_MODE_DESC* displayModeList = new DXGI_MODE_DESC[numModes];
    if (!displayModeList)
    {
        return false;
    }

    // 이제 디스플레이 모드에 대한 리스트를 채운다.
    if (FAILED(adapterOutput->GetDisplayModeList(DXGI_FORMAT_B8G8R8A8_UNORM, DXGI_ENUM_MODES_INTERLACED, &numModes, displayModeList)))
    {
        return false;
    }


    // 이제 모든 디스플레이 모드에 대해 화면 너비/높이에 맞는 디스플레이 모드를 찾는다.
    // 적합한 것을 찾으면 모니터의 새로고침 비율의 분모와 분자값을 저장한다.
    unsigned int numerator = 0;
    unsigned int denominator = 0;
    for (unsigned int i = 0; i < numModes; i++)
    {
        if (displayModeList[i].Width == static_cast<unsigned>(screenWidth))
        {
            if (displayModeList[i].Height == static_cast<unsigned>(screenHeight))
            {
                numerator = displayModeList[i].RefreshRate.Numerator;
                denominator = displayModeList[i].RefreshRate.Denominator;
            }
        }
    }

    // 비디오카드의 구조체를 얻는다.
    DXGI_ADAPTER_DESC adapterDesc;
    if (FAILED(adapter->GetDesc(&adapterDesc)))
    {
        return false;
    }

    // 비디오카드 메모리 용량 단위를 메가바이트 단위로 저장한다.
    m_videoCardMemory = static_cast<int>(adapterDesc.DedicatedVideoMemory / 1024 / 1024);


    // 비디오카드의 이름을 저장합니다.
    size_t stringLength = 0;
    if (wcstombs_s(&stringLength, m_videoCardDescription, 128, adapterDesc.Description, 128) != 0)
    {
        return false;
    }


    // 그래픽 카드 확인 용도.
    const WCHAR* pwcsName; //LPCWSTR

    // required size
    int size = MultiByteToWideChar(CP_ACP, 0, m_videoCardDescription, -1, NULL, 0);
    // allocate it
    pwcsName = new WCHAR[stringLength];
    MultiByteToWideChar(CP_ACP, 0, m_videoCardDescription, -1, (LPWSTR)pwcsName, size);
    // use it....

    OutputDebugString(pwcsName);
    // delete it
    delete[] pwcsName;



    // 디스플레이 모드 리스트를 해제한다.
    delete[] displayModeList;
    displayModeList = nullptr;

    // 출력 어뎁터를 해제한다.
    adapterOutput->Release();
    adapterOutput = nullptr;

    // 어뎁터를 해제한다.
    adapter->Release();
    adapter = nullptr;


    // 스왑체인 구조체를 초기환한다.
    DXGI_SWAP_CHAIN_DESC swapChainDesc;
    ZeroMemory(&swapChainDesc, sizeof(swapChainDesc));

    // 백버퍼를 1개만 사용하도록 지정한다.
    swapChainDesc.BufferCount = 1;

    // 백버퍼의 넓이와 높이를 지정한다.
    swapChainDesc.BufferDesc.Width = screenWidth;
    swapChainDesc.BufferDesc.Height = screenHeight;

    // 33bit 서피스를 설정한다.
    swapChainDesc.BufferDesc.Format = DXGI_FORMAT_B8G8R8A8_UNORM;

    // 백버퍼의 새로고침 비율을 설정한다.
    if (m_vsync_enabled)
    {
        swapChainDesc.BufferDesc.RefreshRate.Numerator = numerator;
        swapChainDesc.BufferDesc.RefreshRate.Denominator = denominator;
    }
    else
    {
        swapChainDesc.BufferDesc.RefreshRate.Numerator = 0;
        swapChainDesc.BufferDesc.RefreshRate.Denominator = 1;
    }


    // 백버퍼의 사용용도를 지정한다.
    swapChainDesc.BufferUsage = DXGI_USAGE_RENDER_TARGET_OUTPUT;

    // 랜더링에 사용될 윈도우 핸들을 지정한다.
    swapChainDesc.OutputWindow = hwnd;

    // 멀티샘플링을 끈다.
    swapChainDesc.SampleDesc.Count = 1;
    swapChainDesc.SampleDesc.Quality = 0;

    // 창모드 or 풀스크린 모드를 설정한다.
    if (fullscreen)
    {
        swapChainDesc.Windowed = false;
    }
    else
    {
        swapChainDesc.Windowed = true;
    }

    // 스캔 라인 순서 및 크기를 지정하지 않음으로 설정한다.
    swapChainDesc.BufferDesc.ScanlineOrdering = DXGI_MODE_SCANLINE_ORDER_UNSPECIFIED;
    swapChainDesc.BufferDesc.Scaling = DXGI_MODE_SCALING_UNSPECIFIED;

    // 출력된 다음 백버퍼를 비우도록 지정한다.
    swapChainDesc.SwapEffect = DXGI_SWAP_EFFECT_DISCARD;

    // 추가 옵션 플래그를 사용하지 않는다.
    swapChainDesc.Flags = 0;

    // 피처레벨을 DirectX11로 설정한다.
    D3D_FEATURE_LEVEL featureLevel = D3D_FEATURE_LEVEL_11_0;

    // 스왑 체인, Direct3D 장치 및 Direct3D 장치 컨텍스트를 만든다.
    if (FAILED(D3D11CreateDeviceAndSwapChain(NULL, D3D_DRIVER_TYPE_HARDWARE, NULL, 0, &featureLevel, 1,
        D3D11_SDK_VERSION, &swapChainDesc, &m_swapChain, &m_device, NULL, &m_deviceContext)))
    {
        return false;
    }


    // 백버퍼 포인터를 얻어온다.
    ID3D11Texture2D* backBufferPtr = nullptr;
    if (FAILED(m_swapChain->GetBuffer(0, __uuidof(ID3D11Texture2D),reinterpret_cast<LPVOID*>(&(backBufferPtr)))))
    {
        return false;
    }


    // 백 버퍼 포인터로 랜더 타겟 뷰를 생성한다.
    if(FAILED(m_device->CreateRenderTargetView(backBufferPtr, NULL, &m_renderTargetView)))
    {
        return false;
    }


    // 백버퍼 포인터를 해제한다.
    backBufferPtr->Release();
    backBufferPtr = nullptr;


    // 깊이 버퍼 구조체를 초기화 합니다.
    D3D11_TEXTURE2D_DESC depthBufferDesc;
    ZeroMemory(&depthBufferDesc, sizeof(depthBufferDesc));

    // 깊이 버퍼 구조체를 작성합니다.
    depthBufferDesc.Width = screenWidth;
    depthBufferDesc.Height = screenHeight;
    depthBufferDesc.MipLevels = 1;
    depthBufferDesc.ArraySize = 1;
    depthBufferDesc.Format = DXGI_FORMAT_D24_UNORM_S8_UINT;
    depthBufferDesc.SampleDesc.Count = 1;
    depthBufferDesc.SampleDesc.Quality = 0;
    depthBufferDesc.Usage = D3D11_USAGE_DEFAULT;
    depthBufferDesc.BindFlags = D3D11_BIND_DEPTH_STENCIL;
    depthBufferDesc.CPUAccessFlags = 0;
    depthBufferDesc.MiscFlags = 0;

    // 설정된 깊이버퍼 구조체를 사용하여 깊이 버퍼 텍스쳐를 생성한다.
    if (FAILED(m_device->CreateTexture2D(&depthBufferDesc, NULL, & m_depthStencilBuffer)))
    {
        return false;
    }

    // 스텐실 상태 구조체를 초기화 합니다.
    D3D11_DEPTH_STENCIL_DESC depthStencilDesc;
    ZeroMemory(&depthStencilDesc, sizeof(depthStencilDesc));

    // 스텐실 상태 구조체를 작성합니다.
    depthStencilDesc.DepthEnable = true;
    depthStencilDesc.DepthWriteMask = D3D11_DEPTH_WRITE_MASK_ALL;
    depthStencilDesc.DepthFunc = D3D11_COMPARISON_LESS;

    depthStencilDesc.StencilEnable = true;
    depthStencilDesc.StencilReadMask = 0xFF;
    depthStencilDesc.StencilWriteMask = 0xFF;

    // 픽셀 정면의 스텐실 설정입니다.
    depthStencilDesc.FrontFace.StencilFailOp = D3D11_STENCIL_OP_KEEP;
    depthStencilDesc.FrontFace.StencilDepthFailOp = D3D11_STENCIL_OP_INCR;
    depthStencilDesc.FrontFace.StencilPassOp = D3D11_STENCIL_OP_KEEP;
    depthStencilDesc.FrontFace.StencilFunc = D3D11_COMPARISON_ALWAYS;

    // 픽셀 뒷면의 스텐실 설정입니다.
    depthStencilDesc.BackFace.StencilFailOp = D3D11_STENCIL_OP_KEEP;
    depthStencilDesc.BackFace.StencilDepthFailOp = D3D11_STENCIL_OP_DECR;
    depthStencilDesc.BackFace.StencilPassOp = D3D11_STENCIL_OP_KEEP;
    depthStencilDesc.BackFace.StencilFunc = D3D11_COMPARISON_ALWAYS;

    // 깊이 스텐실 상태를 설정합니다.
    m_deviceContext->OMSetDepthStencilState(m_depthStencilState, 1);


    // 깊이 스텐실 뷰의 구조체를 초기화합니다.
    D3D11_DEPTH_STENCIL_VIEW_DESC depthStencilViewDesc;
    ZeroMemory(&depthStencilViewDesc, sizeof(depthStencilViewDesc));

    // 깊이 스텐실 뷰 구조체를 설정한다.
    depthStencilViewDesc.Format = DXGI_FORMAT_D24_UNORM_S8_UINT;
    depthStencilViewDesc.ViewDimension = D3D11_DSV_DIMENSION_TEXTURE2D;
    depthStencilViewDesc.Texture2D.MipSlice = 0;

    // 깊이 스텐실 뷰를 생성한다.
    if(FAILED(m_device->CreateDepthStencilView(m_depthStencilBuffer, &depthStencilViewDesc, &m_depthStencilView)))
    {
        return false;
    }

    // 랜더링 대상 뷰와 깊이 스텐실 버퍼를  출력 렌더 파이프 라인에 바인딩 한다.
    m_deviceContext->OMSetRenderTargets(1, &m_renderTargetView, m_depthStencilView);

    // 그려지는 폴리곤과 방법을 결정할 레스터 구조체를 설정한다.
    D3D11_RASTERIZER_DESC rasterDesc;
    rasterDesc.AntialiasedLineEnable = false;
    rasterDesc.CullMode = D3D11_CULL_BACK;
    rasterDesc.DepthBias = 0;
    rasterDesc.DepthBiasClamp = 0.0f;
    rasterDesc.DepthClipEnable = true;
    rasterDesc.FillMode = D3D11_FILL_SOLID;
    rasterDesc.FrontCounterClockwise = false;
    rasterDesc.MultisampleEnable = false;
    rasterDesc.ScissorEnable = false;
    rasterDesc.SlopeScaledDepthBias = 0.0f;

    // 방금 작성한 구조체에서 레스터 라이저 상태를 만든다.
    if (FAILED(m_device->CreateRasterizerState(&rasterDesc, &m_rasterState)))
    {
        return false;
    }

    // 이제 레스터 라이저 상태를 설정한다.
    m_deviceContext->RSSetState(m_rasterState);

    // 렌더링을 위해 뷰포트를 설정한다.
    D3D11_VIEWPORT viewport;
    viewport.Width = static_cast<float>(screenWidth);
    viewport.Height = static_cast<float>(screenHeight);
    viewport.MinDepth = 0.0f;
    viewport.MaxDepth = 1.0f;
    viewport.TopLeftX = 0.0f;
    viewport.TopLeftY = 0.0f;

    // 뷰포트를 생성한다.
    m_deviceContext->RSSetViewports(1, &viewport);

    // 투영 행렬을 설정한다.
    float fieldOfView = 3.141592654f / 4.0f;
    float screenAspect = static_cast<float>(screenWidth) / static_cast<float>(screenHeight);

    // 3D 렌더링을 위핸 투영 행렬을 만든다.
    m_projectionMatrix = XMMatrixPerspectiveFovLH(fieldOfView, screenAspect, screenNear, screenDepth);

    // 세계 행렬을 항동 행렬로 초기화 한다.
    m_worldMatrix = XMMatrixIdentity();

    // 2D렌더링을위한 직교 투영 행렬을 만든다.
    m_orthoMatrix = XMMatrixOrthographicLH(static_cast<float>(screenWidth), static_cast<float>(screenHeight), screenNear, screenDepth);

    // 이제 2D 렌더링을 위한 Z 버퍼를 끄는 두번째 깊이 스텐실 상태를 만든다.
    // 유일한 차이점은 DepthEnable을 false로 설정하며, 다른 모든 매개변수는 다른 깊이 스텐실 상태와 동일하다.

    D3D11_DEPTH_STENCIL_DESC depthDisabledStencilDesc;
    ZeroMemory(&depthDisabledStencilDesc, sizeof(depthDisabledStencilDesc));

    // 스텐실 상태 구조체를 작성합니다.
    depthDisabledStencilDesc.DepthEnable = false;
    depthDisabledStencilDesc.DepthWriteMask = D3D11_DEPTH_WRITE_MASK_ALL;
    depthDisabledStencilDesc.DepthFunc = D3D11_COMPARISON_LESS;

    depthDisabledStencilDesc.StencilEnable = true;
    depthDisabledStencilDesc.StencilReadMask = 0xFF;
    depthDisabledStencilDesc.StencilWriteMask = 0xFF;

    // 픽셀 정면의 스텐실 설정입니다.
    depthDisabledStencilDesc.FrontFace.StencilFailOp = D3D11_STENCIL_OP_KEEP;
    depthDisabledStencilDesc.FrontFace.StencilDepthFailOp = D3D11_STENCIL_OP_INCR;
    depthDisabledStencilDesc.FrontFace.StencilPassOp = D3D11_STENCIL_OP_KEEP;
    depthDisabledStencilDesc.FrontFace.StencilFunc = D3D11_COMPARISON_ALWAYS;

    // 픽셀 뒷면의 스텐실 설정입니다.
    depthDisabledStencilDesc.BackFace.StencilFailOp = D3D11_STENCIL_OP_KEEP;
    depthDisabledStencilDesc.BackFace.StencilDepthFailOp = D3D11_STENCIL_OP_DECR;
    depthDisabledStencilDesc.BackFace.StencilPassOp = D3D11_STENCIL_OP_KEEP;
    depthDisabledStencilDesc.BackFace.StencilFunc = D3D11_COMPARISON_ALWAYS;

    // 장치를 사용하여 상태를 만든다.
    if (FAILED(m_device->CreateDepthStencilState(&depthDisabledStencilDesc, &m_depthDisabledStencilState)))
    {
        return false;
    }

    return true;
}

void D3DClass::Shutdown()
{
    // 종료하기 전에 이렇게 윈도우 모드로 바꾸지 않으면 스왑체인을 할당 해제할 때 예외가 발생합니다.
    if (m_swapChain)
    {
        m_swapChain->SetFullscreenState(false, nullptr);
    }

    if (m_depthDisabledStencilState)
    {
        m_depthDisabledStencilState->Release();
        m_depthDisabledStencilState = nullptr;
    }

    if (m_rasterState)
    {
        m_rasterState->Release();
        m_rasterState = nullptr;
    }

    if (m_depthStencilView)
    {
        m_depthStencilView->Release();
        m_depthStencilView = nullptr;
    }

    if (m_depthStencilState)
    {
        m_depthStencilState->Release();
        m_depthStencilState = nullptr;
    }

    if (m_depthStencilBuffer)
    {
        m_depthStencilBuffer->Release();
        m_depthStencilBuffer = nullptr;
    }

    if (m_renderTargetView)
    {
        m_renderTargetView->Release();
        m_renderTargetView = nullptr;
    }

    if (m_deviceContext)
    {
        m_deviceContext->Release();
        m_deviceContext = nullptr;
    }

    if (m_device)
    {
        m_device->Release();
        m_device = nullptr;
    }

    if (m_swapChain)
    {
        m_swapChain->Release();
        m_swapChain = nullptr;
    }

}

void D3DClass::BeginScene(float red, float green, float blue, float alpha)
{

    // 버퍼를 지울 색을 설정한다.
    float color[4] = { red, green, blue, alpha };

    // 백버퍼를 지운다.
    m_deviceContext->ClearRenderTargetView(m_renderTargetView, color);

    // 깊이 버퍼를 지운다.
    m_deviceContext->ClearDepthStencilView(m_depthStencilView, D3D11_CLEAR_DEPTH, 1.0f, 0);
}

void D3DClass::EndScene()
{
    // 렌더링이 완료되었으므로 화면에 백 버퍼를 표시한다.
    if(m_vsync_enabled)
    {
        // 화면 새로 고침 비율을 고정한다.
        m_swapChain->Present(1, 0);
    }
    else
    {
        // 가능한 빠르게 출력한다.
        m_swapChain->Present(0, 0);
    }
}

ID3D11Device* D3DClass::GetDevice()
{
    return m_device;
}

ID3D11DeviceContext* D3DClass::GetDeviceContext()
{
    return m_deviceContext;
}

void D3DClass::GetProjectionMatrix(XMMATRIX& projectionMatrix)
{
    // 이번 예제에서는 사용 안함.
    projectionMatrix = m_projectionMatrix;
}

void D3DClass::GetWorldMatrix(XMMATRIX& worldMatrix)
{
    // 이번 예제에서는 사용 안함.
    worldMatrix = m_worldMatrix;
}

void D3DClass::GetOrthoMatrix(XMMATRIX& orthoMatrix)
{
    // 이번 예제에서는 사용 안함.
    orthoMatrix = m_orthoMatrix;
}

void D3DClass::GetVideoCardInfo(char* cardname, int& memory)
{
    strcpy_s(cardname, 128, m_videoCardDescription);
    memory = m_videoCardMemory;
}

void D3DClass::TurnZBufferOn()
{
    m_deviceContext->OMSetDepthStencilState(m_depthStencilState, 1);
}

void D3DClass::TurnZBufferOff()
{
    m_deviceContext->OMSetDepthStencilState(m_depthDisabledStencilState, 1);
}




<GraphicsClass.h>

#pragma once
#ifndef _GRAPHICSCLASS_H_
#define _GRAPHICSCLASS_H_

// GLOBALS //
const bool FULL_SCREEN = false;
const bool VSYNC_ENABLED = true;
const float SCREEN_DEPTH = 1000.0f;
const float SCREEN_NEAR = 0.1f;


class D3DClass;
class CameraClass;
//class ModelClass;
//class ColorShaderClass;
class TextureShaderClass;
class BitmapClass;
class LightShaderClass;
class LightClass;

class GraphicsClass
{
public:
    GraphicsClass();
    GraphicsClass(const GraphicsClass& other);
    ~GraphicsClass();


    bool Initialize(int screenWidth, int screenHeight, HWND hwnd);
    void Shutdown();
    bool Frame();

private:
    bool Render(float rotation);

private:
    D3DClass* m_D3D = nullptr;
    CameraClass* m_Camera = nullptr;

    //ModelClass* m_Model = nullptr;
    TextureShaderClass* m_TextureShader = nullptr;
    BitmapClass* m_Bitmap = nullptr;
    //ColorShaderClass* m_ColorShader = nullptr;
    //LightShaderClass* m_LightShader = nullptr;
    //LightClass* m_Light = nullptr;
};

#endif // _GRAPHICSCLASS_H_



<GraphicsClass.cpp>

#include "stdafx.h"
#include "graphicsclass.h"

#include "BitmapClass.h"
#include "D3dclass.h"
#include "CameraClass.h"
#include "ModelClass.h"
#include "LightShaderClass.h"
#include "LightClass.h"
#include "TextureShaderClass.h"

GraphicsClass::GraphicsClass()
{
}

GraphicsClass::GraphicsClass(const GraphicsClass& other)
{
}

GraphicsClass::~GraphicsClass()
{
}

bool GraphicsClass::Initialize(int screenWidth, int screenHeight, HWND hwnd)
{
    // Direct3D 객체 생성
    m_D3D = new D3DClass;
    if (!m_D3D)
    {
        return false;
    }

    // Direct3D 객체를 초기화 한다.
    if (!m_D3D->Initialize(screenWidth, screenHeight, VSYNC_ENABLED, hwnd, FULL_SCREEN, SCREEN_DEPTH, SCREEN_NEAR))
    {
        MessageBox(hwnd, L"Could not initialize Direct3D.", L"Error", MB_OK);
        return false;
    }


    // m_Camera 객체 생성
    m_Camera = new CameraClass;
    if (!m_Camera)
    {
        return false;
    }

    // 카메라 포지션 설정
    m_Camera->SetPosition(0.0f, 0.0f, -5.0f);

    //// m_Model 객체 생성
    //m_Model = new ModelClass;
    //if (!m_Model)
    //{
    //    return false;
    //}

    //// m_Model 초기화
    //if (!m_Model->Initialize(m_D3D->GetDevice(), "./cube.txt", L"./Textures/WoodCrate01.dds"))
    //{
    //    MessageBox(hwnd, L"Could not initialize the model object.", L"Error", MB_OK);
    //}

    // 텍스쳐 쉐이더 객체 생성
    m_TextureShader = new TextureShaderClass;
    if (!m_TextureShader)
    {
        return false;
    }

    //// 텍스터 쉐이더 객테 초기화
    if (!m_TextureShader->Initialize(m_D3D->GetDevice(), hwnd))
    {
        MessageBox(hwnd, L"Could not initialize texture shader object.", L"Error", MB_OK);
        return false;
    }

    //// LightShaderClass 객체 생성
    //m_LightShader = new LightShaderClass;
    //if (!m_LightShader)
    //{
    //    return false;
    //}

    //// LightShader 객체를 초기화한다.
    //if (!m_LightShader->Initialize(m_D3D->GetDevice(), hwnd))
    //{
    //    MessageBox(hwnd, L"Could not initialize the light shader object.", L"Error", MB_OK);
    //    return false;
    //}

    //// LightClass 객체 생성
    //m_Light = new LightClass;
    //if (!m_Light)
    //{
    //    return false;
    //}

    //// Light 객체 초기화
    //m_Light->SetAmbientColor(0.15f, 0.15f, 0.15f, 1.0f);
    //m_Light->SetDiffuseColor(1.0f, 1.0f, 1.0f, 1.0f);
    //m_Light->SetDirection(1.0f, 0.0f, 1.0f);
    //m_Light->SetSpecularColor(1.0f, 1.0f, 1.0f, 1.0f);
    //m_Light->SetSpecularPower(32.0f);

    // 비트맵 객체 생성
    m_Bitmap = new BitmapClass;
    if (!m_Bitmap)
    {
        return false;
    }

    // 비트맵 객체 초기화
    if (!m_Bitmap->Initialize(m_D3D->GetDevice(), screenWidth, screenHeight, L"./Textures/WoodCrate01.dds",
        512, 512))
    {
        MessageBox(hwnd, L"Could not initialize the bitmap object.", L"Error", MB_OK);
        return false;
    }

    return true;
}

void GraphicsClass::Shutdown()
{
    // 비트맵 객체 해제
    if (m_Bitmap)
    {
        m_Bitmap->Shutdown();
        delete m_Bitmap;
        m_Bitmap = nullptr;
    }
    //// light 객체 해제
    //if (m_Light)
    //{
    //    delete m_Light;
    //    m_Light = nullptr;
    //}

    //// LightShader 객체 해제
    //if (m_LightShader)
    //{
    //    m_LightShader->Shutdown();
    //    delete m_LightShader;
    //    m_LightShader = nullptr;
    //}

    // m_TextureShader 객체 반환
    //if (m_TextureShader)
    //{
    //    m_TextureShader->Shutdown();
    //    delete m_TextureShader;
    //    m_TextureShader = nullptr;
    //}

    //// m_Model 객체 반환
    //if (m_Model)
    //{
    //    m_Model->Shutdown();
    //    delete m_Model;
    //    m_Model = nullptr;
    //}

    // m_Camera 객체 반환
    if (m_Camera)
    {
        delete m_Camera;
        m_Camera = nullptr;
    }

    // D3D 객체를 반환합니다.
    if (m_D3D)
    {
        m_D3D->Shutdown();
        delete m_D3D;
        m_D3D = nullptr;
    }
}

bool GraphicsClass::Frame()
{
    static float rotation = 0.0f;

    // 각 프레임 마다 rotation 변수값을 업데이트 한다.
    rotation += XM_PI * 0.005f;
    if (rotation > 360.0f)
    {
        rotation -= 360.0f;
    }
    //그래픽 렌더링을 수행합니다.
    if (!Render(rotation))
    {

        return false;
    }
    return true;
}

bool GraphicsClass::Render(float rotation)
{
    // 씬 그리기를 시작하기 위해 버퍼의 내용을 지웁니다.
    m_D3D->BeginScene(0.0f, 0.0f, 0.0f, 1.0f);

    // 카메라의 위치에 따라 뷰 행렬을 생성한다.
    m_Camera->Render();

    // 카메라 및 d3d 객체에서 월드, 뷰 및 투영 행렬을 가져온다.
    XMMATRIX worldMatrix, viewMatrix, projectionMatrix, orthoMatrix;
    m_D3D->GetWorldMatrix(worldMatrix);
    m_Camera->GetViewMatrix(viewMatrix);
    m_D3D->GetProjectionMatrix(projectionMatrix);
    m_D3D->GetOrthoMatrix(orthoMatrix);

    // 2D 렌더링을 시작하기 위해 Z버퍼를 끈다.
    m_D3D->TurnZBufferOff();

    // 비트맵 버텍스와 인덱스 버퍼를 그래픽 파이프 라인에 배치하여 그리기를 준비한다.
    if (!m_Bitmap->Render(m_D3D->GetDeviceContext(), 100, 100))
    {
        return false;
    }

    // 도형이 회전 할 수 있도록 회전 값으로 월드 행렬을 회전한다.
    // = XMMatrixRotationY(rotation);

    // 모델 버텍스와 인덱스 버퍼를 그래픽 파이프 라인에 배치하여 드로잉을 준비한다.
    //m_Model->Render(m_D3D->GetDeviceContext());


    // Light 쉐이더를 사용하여 모델을 렌더링 한다.
    //if (!m_LightShader->Render(m_D3D->GetDeviceContext(), m_Model->GetIndexCount(), worldMatrix,
    //    viewMatrix, projectionMatrix, m_Model->GetTexture(), m_Light->GetDirection(), m_Light->GetAmbientColor(), m_Light->GetDiffuseColor()
    //    , m_Camera->GetPosition(), m_Light->GetSpecularColor(), m_Light->GetSpecularPower()))
    //{
    //    return false;
    //}


    // 텍스처 쉐이더를 사용하여 모델을 랜더링 한다.
    if (!m_TextureShader->Render(m_D3D->GetDeviceContext(), m_Bitmap->GetIndexCount(), worldMatrix, viewMatrix, orthoMatrix,
        m_Bitmap->GetTexture()))
    {
        return false;
    }

    // 모든2D 렌더링이 완료되었으므로 Z버퍼를 다시 켠다.
    m_D3D->TurnZBufferOn();

    // 버퍼에 그려진 씬을 화면에 표시합니다.
    m_D3D->EndScene();

    return true;
}




<결과>

<소스코드>

https://github.com/woonhak-kong/DirectX_11_Tutorial/releases/tag/Tutorial_9
